Pemadatan Tanah / Roller

Pemadatan adalah suatu proses dimana udara pada pori-pori tanah dikeluarkan dengan salah satu cara mekanis (menggilas / memukul / mengolah). Tanah yang dipakai untuk pembuatan tanah dasar pada jalan, tanggul / bendungan , tanahnya harus dipadatkan, hal ini dilakukan untuk :

o Menaikan kekuatannya.

o Memperkecil daya rembesan airnya.

o Memperkecil pengaruh air terhadap tanah tersebut.

Faktor-faktor yang perlu diperhatikan dalam pekerjaan pemadatan adalah sbb :

1. Tebal lapisan yang dipadatkan.

Untuk mendapatkan suatu kepadatan tertentu makin tebal lapisan yang akan dipadatkan, maka diperlukan alat pemadat yang makin berat. Untuk mencapai kepadatan tertentu maka pemadatan harus dilaksanakan lapis demi lapis bergantung dari jenis tanah dan alat pemadat yang dipakai, misalnya untuk tanah lempung tebal lapisan 15 cm, sedangkan pasir dapat mencapai 40 cm.

2. Kadar Air Tanah.

Bila kadar air tanah rendah, tanah tersebut sukar dipadatkan, jika kadar air dinaikkan dengan menambah air, air tersebut seolah-olah sebagai pelumas antara butiran tanah sehingga mudah dipadatkan tetapi bila kadar air terlalu tinggi kepadatannya akan menurun. Jadi untuk memperoleh kepadatan maximum, diperlukan kadar air yang optimum. Untuk mengetahui kadar air optimum dan kepadatan kering maximum diadakan percobaan pemadatan dilaboratorium yang dikenal dengan :

o Standard Proctor Compaction Test; dan

o Modified Compaction Test

3. Alat Pemadat

Pemilihan alat pemadat disesuaikan dengan kepadatan yang akan dicapai. Pada pelaksanaan dilapangan, tenaga pemadat tersebut diukur dalam jumlah lintasan alat pemadat dan berat alat pemadat itu sendiri. Alat pemadat maupun tanah yang akan dipadatkan bermacam-macan jenisnya, untuk itu pemilihan alat pemadat harus disesuaikan dengan jenis tanah yang akan dipadatkan agar tujuan pemadatan dapat tercapai.

Peralatan Pemadat

Macam-macam peralatan yang dipergunakan sehubungan dengan pekerjaan pemadatan lapis pondasi jalan umumnya ada dua jenis yaitu yang dilaksanakan secara mekanik darl manual dimana keduanya diuraikan sbb :

A. Peralatan Mekanik

Jenis peralatan ini digerakkan oleh tenaga mesin sehingga pekerjaan pemadatan dapat dilaksanakan lebih cepat dan lebih baik.

Adapun macam-macam / type dari alat ini adalah sebagai berikut :

1. Three Wheel Roller.

Penggilas type ini juga sering disebut penggilas Mac Adam, karena jenis ini sering dipergunakan dalam usaha-usaha pemadatan material berbutir kasar. Pemadat ini mempunyai 3 buah silinder baja, untuk menambah bobot dari pemadat jenis ini maka roda silinder dapat diisi dengan zat cair (minyak/air) ataupun pasir. Pada umunya berat penggilas ini berkisar antara 6 s/d 12 ton.

Three Wheel Roller

2. Tandem Roller

Tandem Roller

3. Pneumatik Tired Roller ( PTR ).

Roda-roda penggilas ini terdiri dari roda-roda ban karet. Susunan dari roda muka dan belakang berselang-seling sehingga bagian dari roda yang tidak tergilas oleh roda bagian muka akan tergilas oleh roda bagian belakang. Tekanan yang diberikan roda terhadap permukaan tanah dapat diatur dengan cara mengubah tekanan ban. PTR ini sesuai digunakan untuk pekerjaan penggilasan bahan yang granular; juga baik digunakan pada tanah lempung dan pasir.

Pneumatik Tired Roller (PTR)

B. Peralatan Manual

Jenis peralatan ini digerakkan dengan tenaga manusia / hewan sehingga pekerjaan pemadatan ditaksanakan lebih lambat dan hasil pemadatan kurang memuaskan tetapi sangat berguna untuk pelaksanaan pemadatan didaerah terpencil / pedesaan dimana sulit untuk mendatangkan peralatan pemadat mekanik karena biaya yang mahal. Ada 2 jenis alat pemadat manual :

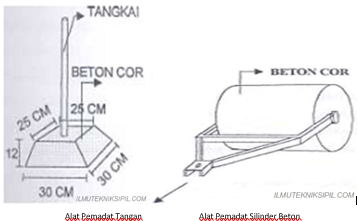

o Alat Pemadat Tangan
Alat pemadat ini dibuat dari beton cor yang diberi tangkai untuk menumbukkan beban tersebut ke tanah yang akan dipadatkan.

o Alat pemadat silinder beton

Alat ini berupa roda yang berbentuk silinder terbuat dari beton cor. Cara melakukan pemadatannya adalah ditarik dengan hewan seperti kerbau atau lembu dan dapat juga mempergunakan kendaraan bermotor sebagai penariknya.
