Pondasi Plat Beton Lajur

Pondasi plat beton lajur adalah pondasi yang digunakan untuk mendukung sederetan kolom. Pondasi pelat beton lajur atau jalur digunakan bila luas penampang yang menggunakan pondasi pelat setempat terlalu besar. Karena itu luas penampang tersebut dibagi dengan cara memanjangkan lajur agar tidak terlalu melebar. Pondasi plat beton lajur sangat kuat, sebab seluruhnya terdiri dari beton bertulang dan harganya lebih murah dibandingkan dengan pondasi batu kali. Ukuran lebar pondasi lajur ini sama dengan lebar bawah dari pondasi batu kali, yaitu 70 - 120 cm. Sebab fungsi pondasi pelat lajur adalah menggantikan pondasi batu belah bila batu belah sulit didapat, atau memang sudah ada rencana pengembangan rumah ke atas.

Kelebihan :
  • Pondasi ini lebih murah bila dihitung dari sisi biaya.
  • Galian tanah lebih sedikit karena hanya berada di titik yang terdapat kolom strukturnya.
  • Penggunaannya pada bangunan bertingkat lebih handal dibanding pondasi batu belah, baik sebagai penopang beban vertikal maupun gaya horizontal seperti gempa, angin, ledakan dan lain-lain
Kekurangan :
  • Harus dipersiapkan bekisting atau cetakan terlebih dulu (Persiapan lebih lama).
  • Diperlukan waktu pengerjaan lebih lama (harus menunggu beton kering/ sesuai umur beton).
  • Tidak semua tukang bisa mengerjakannya.
  • Diperlukan pemahaman terhadap ilmu struktur.
  • Pekerjaan rangka besi dibuat dari awal dan harus selesai setelah dilakukan galian tanah.

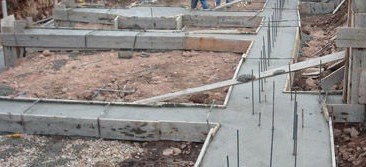

Pondasi Plat Beton Lajur

Metode Pelaksanaan Pondasi Plat Lajur
  1. Gali tanah berpedoman pada bouwplank dan shop drawing
  2. Padatkan dasar galian dengan stamper
  3. Tebar dan padatkan lapisan pasir urug
  4. Pasang screed
  5. Pasang bekisting, batake atau kayu
  6. Pasang penulangan, beton decking untuk pekerjaan lain
  7. Pasang stek yang diperlukan untuk pekerjaan lain
  8. Bersihkan daerah yang akan dicor dengan compressor
  9. Cor beton dan padatkan degan vibrator
  10. Lakukan curing atau perawatan beton
