Bekisting Dinding (Shear Wall)

Pemasangan bekisting dinding wajib memenuhi beberapa syarat, antara lain :

1. Pemasangan bekistingnya tidak bocor/ berlubang

2. Untuk beton yang permukaannya arkistis, bekistingnya harus mempunyai struktur seperti yang dinginkan yaitu seperti permukaannya harus licin

3. Kekuatan bekisting wajib diperhatikan kekokohannya

4. Ukuran / dimensi bekisting harus sesuai dengan ukuran yang direncanakan sebelumnya

5. Kebersihan bekisting harus diperiksa sebelum penuangan campuran beton kedalamnya.

Bagian dari bekisting dinding salah satunya adalah pengikat dinding, di mana pengikat bekisting dinding ini dibagi menjadi beberapa jenis. Berikut merupakan jenis-jenis pengikat bekisting dinding beserta proses pemasangannya :

1. He Bolts

Proses pemasangan bekisting dinding menggunakan pengikat jenis He Bolts adalah sebagai berikut :

- Pasang rangka, pengikat, dan konus bekisting pada satu sisi.

- Pasang rangka bekisting pada sisi lainnya.

- Lengkapi rangkaian He Bolts.

2. She Bolts

Proses pemasangan bekisting dinding menggunakan pengikat jenis She Bolts adalah sebagai berikut :

- Pasang rangka bekisting pada kedua sisi.

- Pasang rangkaian She Bolts lengkap dari salah satu sisi.

- Lengkapi rangkaian She Bolts dengan washer dan wing nuts pada sisi lainnya.

3. Bar Ties

Proses pemasangan bekisting dinding menggunakan pengikat jenis Bar Ties adalah sebagai berikut :

- Pasang rangka, konus, dan tabung bekisting pada salah satu sisi dengan Bar Ties dalam kondisi tertarik.

- Pasang rangka bekisting pada sisi lainnya dan masukkan Bar Ties.

- Lengkapi rangkaian Bar Ties.

Hal-hal yang perlu diperhatikan dalam penempatan waller / sabuk adalah sebagai berikut :

1. Dinding memanjang ke arah vertical

2. Bottom Waller

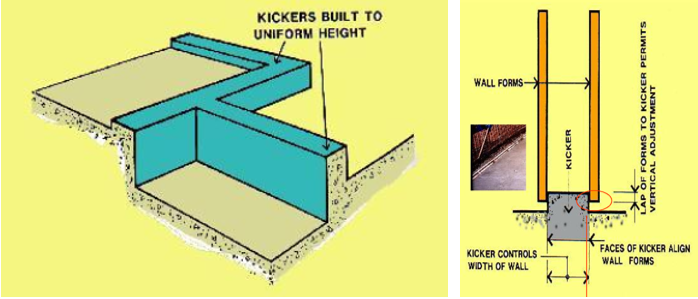

Bagian lainnya dari bekisting dinding adalah kickers (sepatu dinding beton). Kickers sendiri mempunyai beberapa fungsi sebagai berikut :

• Menjaga konsistensi kelurusan

• Menjaga konsistensi lebar dinding

• Tempat overlapping bekisting ke arah vertical

• Menjaga kerapatan sambungan sehingga air semen tidak keluar

• Digunakan untuk memulai bekisting pada level yang sama

Berikut merupakan beberapa macam penempatan kickers pada bekisting dinding :

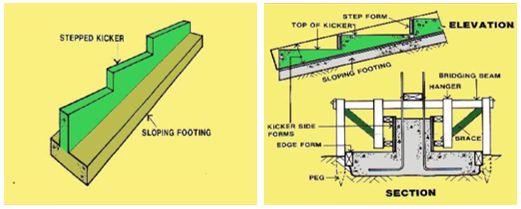

• Pada pondasi miring (dibuat beda level untuk memudahkan bekisting atasnya)

Bekisting dinding juga dapat diaplikasikan tanpa kickers. Namun, apabila tidak menggunakan kickers (kickerless), maka ada beberapa hal yang perlu diperhatikan, yaitu bocornya air semen dan kelurusan dinding. Seperti tertera pada gambar di bawah, penggunaan kayu pada kickersless berfungsi untuk menjaga kelurusan dinding, sedangkan penggunaan plastic foam berguna untuk mencegah kebocoran.

Kondisi kickerless juga dapat terjadi pada balok tepi, di mana dalam pelaksanaannya ada dua hal yang harus diperhatikan, yaitu menggunakan angkur yang dicor bersama dengan balok dan apabila menggunakan He Bolts atau Bar Ties maka tidak perlu peralatan tambahan untuk meluruskan dinding.

Pada umunya, kickers yang biasa digunakan adalah vertical kickers, tetapi ada kalanya horizontal kickers juga dibutuhkan. Horizontal kickers dibutuhkan pada sudut dinding untuk menjaga kelurusannya dan meskipun ada horizontal kickers, tetapi bekisting tetap perlu diklem pada dinding yang telah dicor.
