Persiapan Pekerjaan Galian

Pekerjaan Galian dan Pekerjaan Timbunan atau yang sering dikenal dengan istilah Cut and Fill merupakah bagian pekerjaan yang sangat penting terutama pada pekerjaan jalan. Volume tanah yang digali atau di timbun berdasarkan garis pengukuran yang dibuat dengan alat sipat datar. nantinya garis ukur tersebut akan memotong atau tidak memotong kontur tanah yang digambarkan sebagai potongan memanjang. Sebaiknya pekerjaan galian dan timbunan diatur sedemikian rupa. agar volume galian dan timbunan tidak terlalu jauh berbeda. sehingga pengunaan tanah dari lokasi galian lain dapat diminimalisir sehingga biaya konstruksi juga tidak terlalu besar. Berikut ini adalah langkah kerja atau metode kerja mengenai Pekerjaan galian dan Pekerjaan Timbunan.

Hal-hal yang perlu dipersiapkan sebelum proses pelaksanaan galian adalah perencanaan yang matang antara lain yang perlu diperhatikan adalah:

a. Kedalaman dari galian yang akan dilakukan

i. Cek stabilitas lereng, apakah dapat digali secara open cut dengan membentuk slope (cek tinggi kritis dan kemiringan slope)

ii. Untuk lahan yang sempit apakah diperlukan dinding penahan tanah sementara – Temporary (Sheet Pile, Sheet Pile + Anchor, dll) atau permanen (soldier Pile, Diafragma wall, dll)

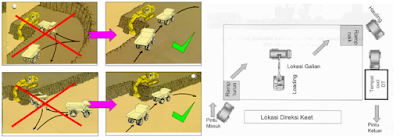

b. Pengaturan arah manuver alat berat dan sirkulasi dump truck dengan memperhatikan site instalation yang ada.

c. Pemilihan, jumlah dan komposisi alat gali yang digunakan berdasarkan waktu pelaksanaan dan lokasi proyek.

d. Jalan kerja yang memenuhi syarat

e. Pemeliharaan lingkungan sekitar proyek (debu, lumpur bekas material galian dll)
