Aluminium Shopfront, Window Wall, dan Curtain Wall

(Lanjutan dari Kusen Aluminium)

A. Shopfront

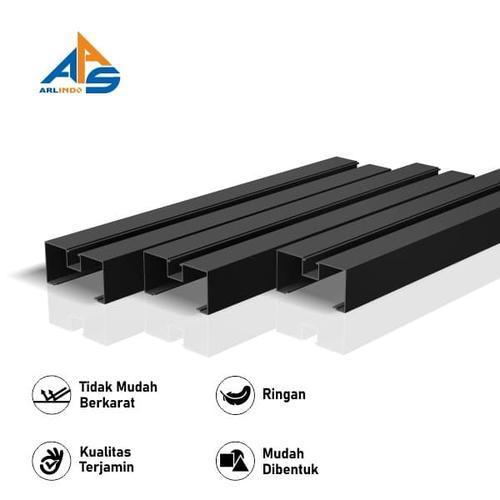

• Profil batangan dengan glass pocket maximum 14 mm untuk kaca maximum 6 mm.

• Shopfront atau nama lain Storefront cocok digunakan untuk Lantai 4 maximum. Untuk Lantai 5 keatas tekanan angin >600Pa akan berdampak pada kebocoran

• Lebih murah

• Cocok untuk interior

B. Window Wall

• Profil batangan dengan glass pocket maximum 14 mm untuk kaca maximum 6 mm

• Window Wall atau Sakura cocok digunakan untuk diatas 4 lantai atau daerah tekanan angin tinggi untuk mencegah kebocoran

• Lebih mahal dari shopfront

• Mempunyai prinsip sebagai bingkai, sistem ini menjadi komponen dari sistem dinding luar seperti RC, dinding bata, dan berfungsi menjadi bidang bukaan pada sistem dinding luar yang bersifat non transparan.

• Material yang digunakan dapat bervariasi, bisa berupa kayu, uPVC, Aluminium, Besi, atau material hybrid seperti Aluminium+uPVC, Aluminium + Kayu, dll.

• Secara struktural terpisah lantai perlantai.

• Terhubung dengan struktur atau bidang bukaan dinding dengan system anchor dengan banyak pilihan detail : Sistem las, Plastic Anchor, Belt Anchor, Expansion bolt dll)

• Cocok untuk exterior

c. Curtain Wall

• Profil batangan dengan glass pocket maximum 18 mm untuk kaca maximum 8 mm.

• Curtain Wall cocok untuk digunakan dengan bentuk menyambung tanpa dibatasi plat lantai.

• Lebih mahal dari shopfront.

• Mempunyai prinsip sebagai tirai, seperti namanya curtain wall. seperti tirai, terhubung dengan struktur bangunan di gantung, di depan struktur bangunan.

• Material yang digunakan pada umumnya aluminium, kaca, composite panel dan komponen solid lain.(Stone cladding, Preforated metal dll)

• Menerus secara struktural, batang batang struktural tegak yang disebut Mullion, disambung dengan joint sleaves. Menjadi struktur utama dalam menyalurkan beban yang terjadi di dalam sistem ini.

• Terhubung dengan struktur dengan menggunakan sistem bracket.

• Cocok untuk exterior.
