Alat Penggusur Tanah

lanjutan dari Alat Berat

Secara umum alat penggusur tanah dapat dibedakan menjadi dua yaitu Bulldozer dan Scraper.

Buldoser / Bulldozer

Buldoser dapat dibedakan menjadi dua yakni menggunakan roda kelabang (Crawler Tractor Dozer) dan Buldoser yang menggunakan roda karet (Wheel Tractor Dozer). Pada dasarnya Buldoser menggunakan traktor sebagai tempat dudukan penggerak utama, tetapi lazimnya traktor tersebut dilengkapi dengan sudu sehingga dapat berfungsi sebagai Buldoser yang bisa untuk menggusur tanah.

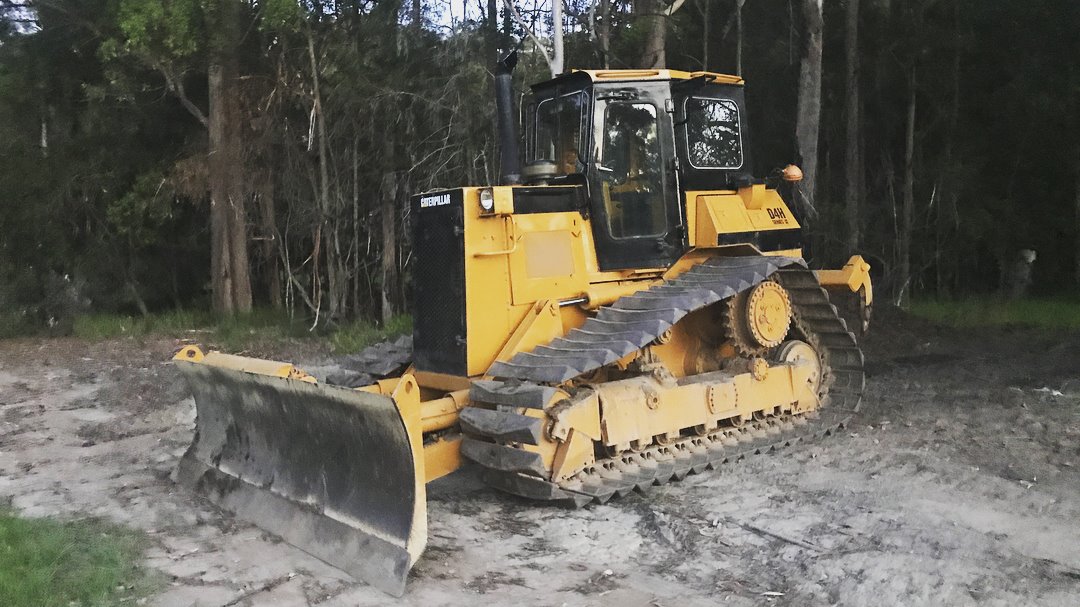

Bulldozer Roda Kelabang (Crawler Tractor Dozer)

Bulldozer Roda Karet (Wheel Tractor Dozer)

Buldoser digunakan sebagai alat pendorong tanah lurus ke dapan maupun ke samping, tergantung pada sumbu kendaraannya. Untuk pekerjaan di rawa digunakan jenis Bulldozer khusus yang disebut Swamp Bulldozer.

Swamp Bulldozer

Scrapper

Alat ini digunakan untuk menggali muatannya sendiri, lalu mengangkut ke tempat yang ditentukan, kemudian muatan itu disebagkan dan diratakan. Scrapper mampu menggali/ mengupas permukaan tanah sampai setebal ± 2,5 mm atau menimbun suatu tempat sampai tebal minimum ± 2,5 mm pula.

Scrapper dapat digunakan untuk memotong lereng tanggul atau lereng bendungan, menggali tanah yang terdapat diantara bangunan beton, meratakan jalan raya atau lapangan terbang.

Efisiensi penggunaan Scrapper tergantung pada:
(1) kedalaman tanah yang digali
(2) kondisi mesin
(3) operator yang bekerja

Jika ditinjau dari penggeraknya, jenis Scrapper ada dua macam yakni:
(1) Scrapper yang ditarik Buldoser (Down Scrapper Tractor)
(2) Scrapper yang memiliki mesin penggerak sendiri (Self Propelled Scrappers).

Down Scraper Tractor adalah jenis Scrapper kuno, Scraper ini bekerja dengan ditarik oleh Buldoser atau traktor sehingga punya kapasitas produksi yang kecil, sebab gerakan Buldoser sebagai alat penarik sangat lamban, dan jarak angkut yang ekonomis kurang dari 67 m.

Down Scraper Tractor

Self Propelled Scrapers adalah jenis Scraper yang modern dan saat ini banyak digunakan. Scrapper ini memiliki mesin penggerak khusus sehingga gerakannya gesit dan lincah. Produksi Self Propelled Scrapers dapat tinggi, jika digunakan untuk mengangkut jarak yang sedang (± 5 km) efektivitasnya dapat menyaingi truck, baik itu dalam produksi biaya tiap ton (m3) maupun kecepatannya.

Self Propelled Scrapers
