Peralatan Rigging (part 9a) (Eyebolt)


Eye Bolt adalah salah satu jenis alat rigging yang digunakan sebagai alat pendukung pengangkatan barang untuk dipasang pada barang yang tidak memiliki pengait. Contohnya dalam hal ini adalah kontainer. Sebuah kontainer berbentuk kotak persegi panjang yang tidak memiliki mata kait disisi-sisinya, untuk itu kontainer ini harus dipasangi dengan eye bolt di keempat ujung-ujung sisi atasnya. Dengan dipasangnya eye bolt tersebut, maka kontainer tersebut akan memiliki alat kait yang nantinya dapat dikaitkan dengan shackle, connecting link atau jenis alat rigging lainnya yang berfungsi sebagai penyambung.
Terlihat dua buah eye bolt dipasangkan pada sejenis balok beton dan kemudian dikaitkan pada webbing. Webbing tersebut dikaitkan lagi dengan hook agar balok beton tersebut dapat terangkat. Dan tentunya bahwa balok benton tidak memiliki lubang kait, sehingga haruslah dipasangi eye bolt agar balok beton tersebut dapat diangkat dengan alat rigging dan alat berat lain.

Bagian-bagian dari Eye Bolt
Eye bolt hadir dalam konfigurasi desain yang berbeda berdasarkan aplikasi dan tujuan penggunaannya. Berikut adalah beberapa istilah yang harus dipahami untuk berbagai jenis dan desain baut mata pengangkat:
  • Eye – lingkaran yang terbentuk di bagian atas yang dapat ditekuk, dilas, atau ditempa
  • Shoulder – “rok” di mana mata dan betis bersatu dirancang untuk menahan pembengkokan
  • Shank – poros berulir yang menempel pada mata
Selalu pastikan bahwa baut mata yang dipilih memenuhi atau melampaui batas beban kerja untuk tugas yang ada dan sebanding dengan WLL sling dan perangkat keras pemasangan lainnya yang digunakan.

Tanda / Identifikasi Eye Bolt
Menurut ASME B30.26 – Rigging Hardware, setiap baut mata harus ditandai untuk menunjukkan:
  • Nama atau merek dagang dari produsen
  • Ukuran atau beban terukur
  • Grade untuk eyebolt tipe alloy

Jenis Eye Bolt
Di bagian ini akan dibahas beberapa istilah shouldered eye bolt, eye bolt tempa, eye bolt mur, dan eye bolt mesin.
Saat memilih Eye Bolt yang tepat untuk aplikasi, salah satu pertimbangan terpenting adalah apakah memerlukan shouldered eye bolt atau non-shouldered (pola polos). Shouldered eye bolt dapat digunakan untuk pengangkatan in-line vertikal atau untuk pengangkatan sudut. Non Shouldered Eye Bolt harus digunakan hanya untuk pengangkatan sejajar atau vertikal dan JANGAN PERNAH digunakan untuk pengangkatan bersudut.

a. Shouldered Eye Bolt
Shouldered Eye Bolt juga sering disebut sebagai eye bolt "shoulder pattern". Eye bolt ini dirancang dengan shoulder pada titik di mana mata dan shank bersatu. Desain bahu ini mengurangi tekanan tekuk pada shank dan memungkinkan eye bolt digunakan untuk mengangkat sudut jika bahu ditempatkan dengan benar di beban.
Saat digunakan untuk pemuatan samping atau pemuatan sudut, harus dipastikan bahwa bahu benar - benar rata agar berfungsi dengan baik. Selalu ikuti spesifikasi pabrikan dan pengurangan kapasitas berdasarkan sudut pemuatan yang berbeda.
Jika mengangkat dengan sling pada sudut APAPUN, harus menggunakan eye bolt berbahu.

b. Non Shouldered Eye Bolt
Non Shouldered Eye Bolt juga sering disebut sebagai eye bolt “pola polos”. Didesain tanpa shoulder, mereka hanya dapat digunakan untuk lift yang benar-benar vertikal atau in-line. Non Shouldered Eye Bolt tidak dirancang untuk semua jenis pembebanan samping atau pembebanan sudut.

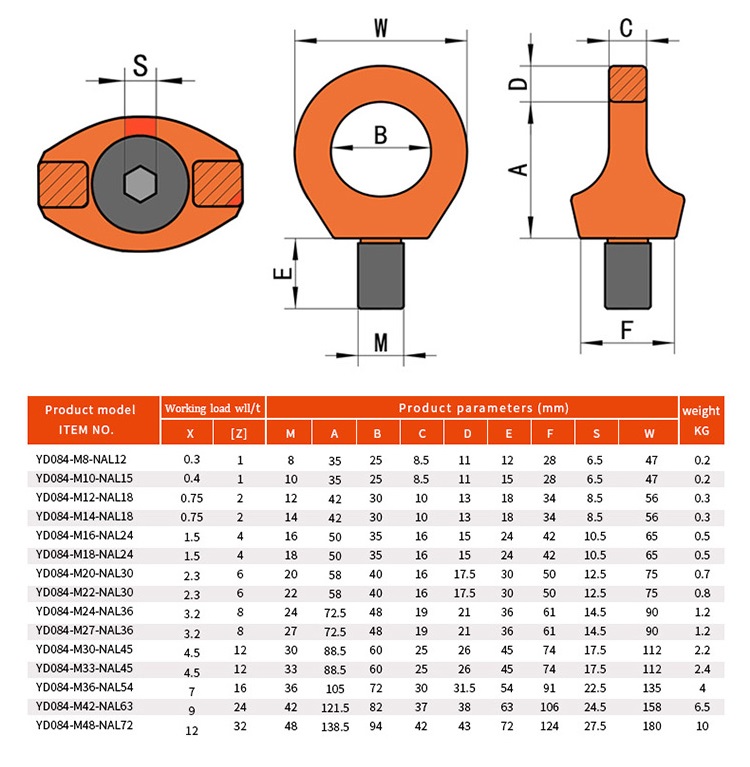

c. Swivel Eyebolt

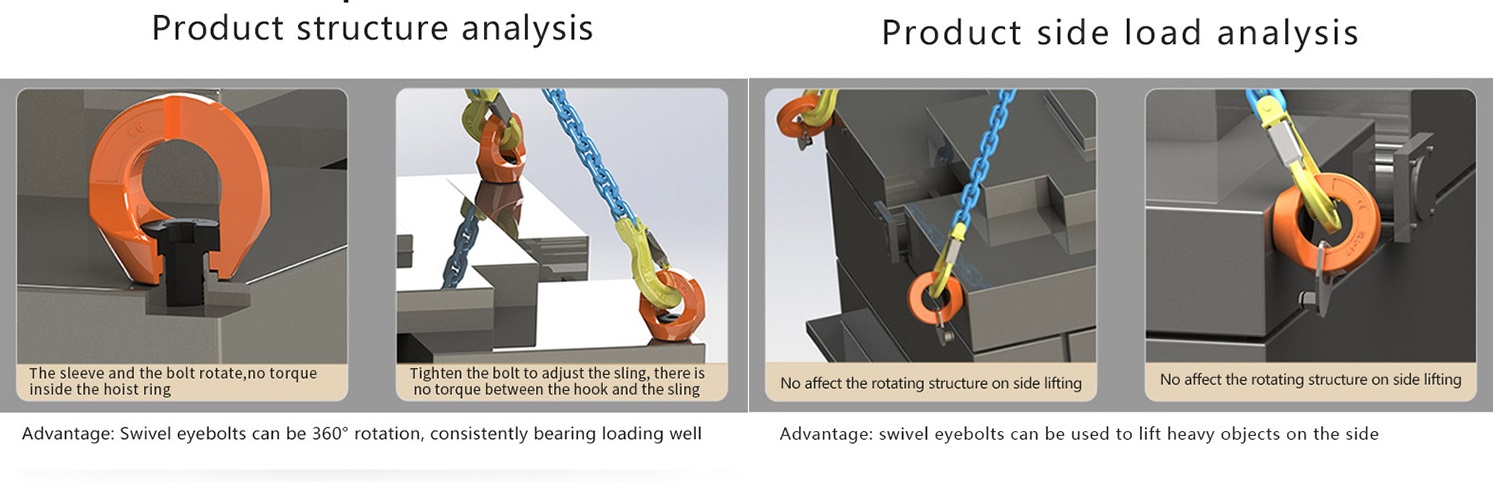

Jenis swivel ini merupakan jenis yang juga mudah ditemui dipasaran , keunggulan jenis cincin baut model ini dapat menyesuaikan posisi benda dan beban yang diagkat yang menggunakan kemampuan daya tarik gravitasi bumi. Dengan demikian benda yang diangkat akan lebih aman. Sehingga rantai atau alat angkat lainnya tidak perlu menanggung beban eyebolt itu sendiri.
Untuk jenis swivel diutamakan untuk industri bongkar muat barang seperti pengangkatan dan pemindahan kontainer ,namun juga bisa dimodifikasi untuk kebutuhan bidang lainnya seperti manufaktur dan konstruksi.
c. Eye Bolt Forged
Eye Bolt yang ditempa dipalu atau ditekan menjadi bentuk, yang mengubah struktur butiran logam untuk menciptakan produk yang lebih kuat, lebih keras, dan lebih tahan lama. Eye Bolt yang ditempa berguna untuk aplikasi pengangkatan tugas berat karena secara signifikan lebih kuat daripada mata kawat, dapat menahan beban hingga kekuatan tarik dari bahan pembuatnya, dan tersedia dalam ukuran yang lebih besar.
Saat dilengkapi dengan shoulder, eye bolt forged dapat digunakan untuk pemuatan in-line atau sudut.

d. Eye Bolt Bent
Juga disebut sebagai turned eye atau eye bolt kawat. Eye bolt ini terbuat dari satu potong yang ditekuk dan dibentuk untuk membentuk mata. Eye Bolt Bent digunakan terutama untuk aplikasi tugas ringan dan tidak boleh digunakan untuk beban berat, yang dapat menyebabkan mata terbuka, atau untuk beban sudut, yang dapat menekuk atau mematahkan baut.

e. Nut Eye Bolt
Dengan baut mata ini, bagian bawah shank menonjol melalui bagian bawah beban dan diamankan di tempatnya dengan mur. Baut mata mur dapat memiliki shoulder atau non shoulder dan dapat dibuat melalui metode tempa, las, atau mata bengkok.

f. Machinery Eye Bolt
Pada baut mata mesin, shank diulir dan dirancang untuk dipasang ke lubang yang disadap yang telah direkayasa secara khusus sebagai titik pengangkatan. Ketika dilengkapi dengan shoulder, mereka dapat digunakan dengan beban sudut hingga 45°.

Saat memasang baut mata mesin, pengikatan ulir minimum dapat ditentukan menggunakan rumus ini:
Kedalaman tap minimum = panjang shank dasar + setengah diameter baut mata nominal

g. Eye Bolt Sekrup
Eye bolt sekrup pada dasarnya hanyalah sekrup dengan mata. Juga sering disebut sebagai mata lag. Eye bolt sekrup memiliki mata yang terbentuk di satu ujung dan shank berulir yang meruncing ke suatu titik. Mereka digunakan terutama untuk aplikasi ringan dan disekrup ke kayu atau jangkar lag. Ini tidak memiliki batas beban kerja dan tidak direkomendasikan untuk digunakan di lift overhead atau dengan beban berat.

Bahan Material Eye Bolt
Bahan eye bolt dapat menjadi pertimbangan jika membutuhkan ketahanan korosi tambahan untuk aplikasi. Dua bahan baut mata yang paling umum adalah:
a. Eye Bolt Stainless Steel
Baja tahan karat akan selalu menjaga ketahanan korosi saat tergores, terbentur, atau tergores. Stainless adalah pilihan sempurna untuk pemasangan, pengikatan, dan aplikasi berat lainnya. Ada banyak nilai baja tahan karat yang berbeda dengan 304 yang paling umum. Kelas 316 dapat digunakan dalam aplikasi air asin, sehingga tahan terhadap semprotan laut dan garam.

- Stainless Steel 304
Untuk jenis 304 perlu diketahui bahwa jenis ini merupakan jenis standart stainless yang biasa umum digunakan. Untuk 304 ini mempunyai ciri khas tahan terhadap oksidasi asam serta dapat menahan keadaan material korosi standart. Jenis ini sangat direkomendasikan untuk bidang konstruksi , pertanian bahkan untuk bidang otomotif.

- Stainless Steel 316
Selain jenis material 301 , satu jenis lainnya yaitu type 316. Untuk type 316 mempunyai tingkat ketahanan korosi dan asam yang jauh lebih tinggi dibandingkan 304. Didalam type 316 terdapat kandungan Molybdenum sehingga jenisa material ini bisa sangat kuat terhadap korosi air laut serta kabut. Sangat cocok digunakan untuk industri kelautan yang sering mengalami kondisi extreme seperti kelembaban udara yang tinggi dan area yang berklorida tinggi sekalipun. Type 316 sering disebut dengan marine grade sehingga memang cocok untuk industri kelautan.

b. Eye Bolt Galvanis
Proses galvanisasi menambahkan lapisan seng tipis untuk melindungi material logam dari korosi dan oksidasi. Eye bolt galvanis dapat digunakan dalam aplikasi industri di mana kelembaban tidak menjadi perhatian utama, tetapi baut mata masih perlu dilindungi dari elemen yang dapat menyebabkan korosi atau kerusakan produk yang dipercepat.

c. Aluminum
d. Brass
e. Bronze
f. Steel
g. Hardened steel
h. Titanium
i. Proprietary alloys

Pemuatan Sudut Eye Bolt dan Kapasitas Terukur

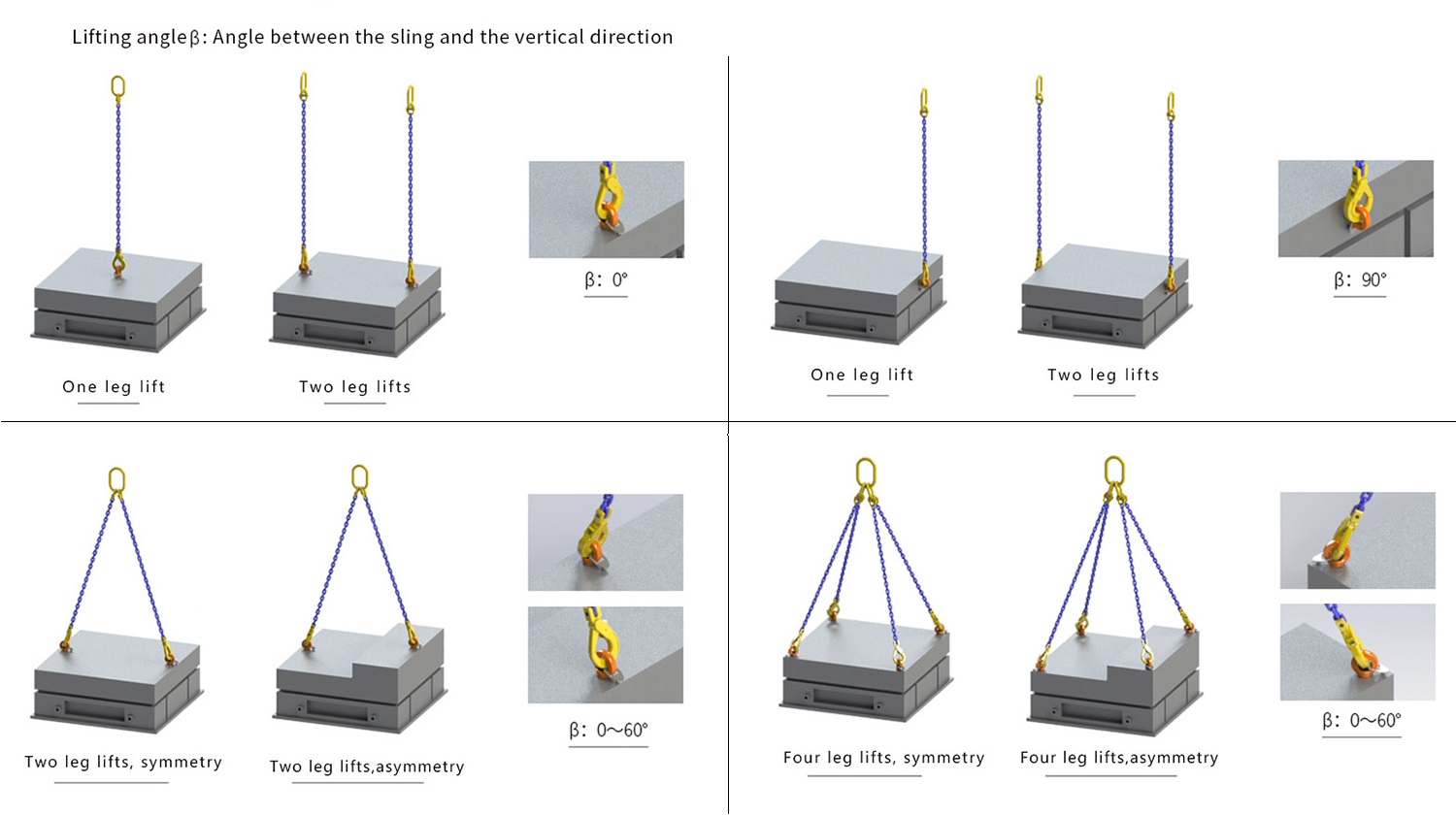

Batas Beban Kerja (WLL) untuk eye bolt didasarkan pada pengangkatan vertikal lurus secara bertahap meningkat. Pengangkatan sudut secara signifikan akan menurunkan batas beban kerja dan harus dihindari bila memungkinkan. Jika pengangkatan sudut diperlukan, eye bolt shouldered yang terpasang dengan benar harus digunakan.
Beban harus selalu diterapkan pada baut mata pada bidang mata, bukan pada sudut terhadap bidang. Gaya angkat sudut tidak boleh lebih dari tarikan 45°.

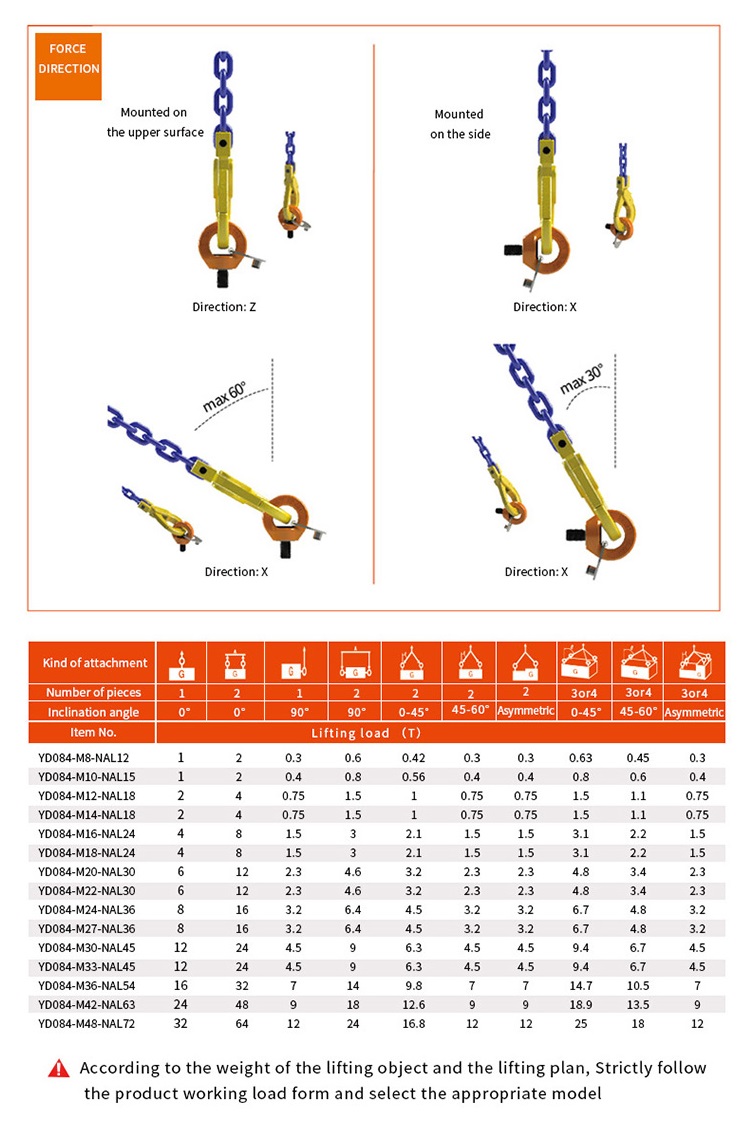

Shouldered Eye Bolt : Pengurangan Batas Beban Kerja ke Sudut Vertikal
Penentuan jenis eye bolt yang diperlukan untuk pekerjaan harus dengan memahami:
a. Ukuran Cincin Baut
Ukuran cincin baut juga bervariasi sama dengan aksesoris alat angkat yang lainnya, ukurannya berkisar mulai 6 hingga 64 mm. Ukuran tersebut di sesuaikan dengan kebutuhan angkat untuk beban.

b. Pengaruh Kekuatan
Penjelasan diatas sudah memberikan informasi mengenai jenis barang dan material dari eyebolt. Selain keduanya, perlu diketahui apa yang menjadi pengaruh bagi kekuatan eyebolt sehingga bisa mempertimbangkan ukuran serta kualitas eyebolt yang akan dipilih

c. Material
Untuk jenis material pada cincin baut sangat direkomendasikan yang berbahan baja karena mempunyai kekuatan yang lebih besar jika dibandingkan dengan type stainless steel. Jika beban yang diangkat tidak terlalu besar dan area lembab dan basah makan stainles bisa dijadikan alternatif.

d. Sudut Angkat
Untuk sudut angkat cincin baut yang direokomendasikan adalah sudut 45 derajat, jadi jika anda mengangkat benda melebihi standart sudut angkat nya maka kekuatan dari eyebolt itu sendiri akan berkurang. Disarankan memilih dan mengaplikasikan cincin baut sesuai standart keamanannya.


e. Ukuran
Selain kedua hal tersebut , kunci dari kekuatan dari cincin baut adalah ukuran nya. Jika benda yang akan dikaitakan berukuran lebih kecil maka eyebolt juga akan dengan pas dan benar mengait , sehingga sangat tidak direkomendasikan untuk menggunakan eyebolt yang sesak dan tidak melebihi ukuran pengaitnya. Selain tidak aman , hal tersebut dapat merusak eyebolt itu sendiri.
