Construction Joint (Sambungan Konstruksi) Pada Beton dan Aturannya

(lanjutan dari Rigid Pavement (Jenis Sambungan))

Sambungan konstruksi adalah jenis sambungan beton yang digunakan ketika bagian beton baru dituangkan berdekatan dengan bagian beton lain yang telah ditetapkan. Tujuan dari sambungan konstruksi adalah untuk memungkinkan beberapa gerakan horizontal, sementara menjadi kaku terhadap gerakan rotasi dan vertikal. Sambungan konstruksi mencegah kegagalan prematur struktur beton.

Jenis Sambungan Konstruksi

Sambungan konstruksi ditempatkan di pelat beton untuk menentukan tingkat penempatan individu, umumnya sesuai dengan tata letak sambungan yang telah ditentukan. Sambungan konstruksi harus dirancang untuk memungkinkan perpindahan antara kedua sisi pelat tetapi, pada saat yang sama, sambungan tersebut harus mentransfer tegangan lentur yang dihasilkan di pelat oleh beban eksternal. Sambungan konstruksi harus memungkinkan perpindahan horizontal tegak lurus ke permukaan sambungan yang biasanya disebabkan oleh gerakan termal dan susut. Pada saat yang sama sambungan tidak boleh membiarkan perpindahan vertikal atau rotasi.

1. Sambungan Konstruksi Tipe Butt

Sambungan konstruksi tipe butt adalah jenis sambungan paling sederhana yang dibentuk oleh sekat dan cocok untuk lantai tipis yang tidak terlalu berat.

2. Sambungan Konstruksi Lidah dan Alur (Tongue and Groove)

Sambungan konstruksi tipe lidah dan alur biasanya diberikan pada pelat. Alur pasak dapat dibentuk dengan mengikat logam, kayu, atau bahan kunci pra-cetakan ke sekat kayu. Penempatan beton kedua kemudian memasuki alur untuk membentuk lidah dan dengan demikian memungkinkan gaya geser ditransmisikan melalui sambungan, Pada pelat polos di tanah ini memastikan bahwa pelat di masa depan akan tetap sejajar dengan beton cor sebelumnya.

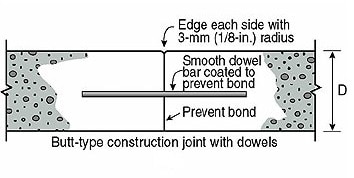

3. Sambungan Konstruksi Tipe Butt dengan Dowel

Jenis sambungan ini dilakukan dengan hanya menambahkan dowel logam atau baja di antara sambungan butt konvensional. Dowels disediakan untuk mentransfer beban di lantai yang membawa beban lebih berat.

4. Sambungan Konstruksi Tipe Butt dengan Tie bar

Sambungan ini sama dengan sambungan konstruksi tipe butt dengan dowel, tetapi dowel yang digunakan di sini adalah tie bar. Tie bar adalah batang baja cacat, yang meningkatkan luas permukaan, yang pada gilirannya meningkatkan gesekan antara 2 bagian beton.

Pemilihan Lokasi Sambungan Konstruksi

Pemilihan lokasi sambungan konstruksi menentukan daya tahan dan efektifitas pemindahan beban. Berikut ini adalah hal-hal yang harus diingat menentukan letak sambungan konstruksi:

Sambungan konstruksi yang sejajar dengan bentang pelat dapat ditempatkan di mana saja, kecuali lokasi pada konstruksi balok-T yang mengandalkan sebagian pelat untuk bekerja dengan balok dalam menahan lentur.
Untuk pelat dan balok, sambungan konstruksi biasanya dipasang pada pertengahan bentang sepertiga tengah bentang. (ACI 318-11, Bagian 6.4.4).
Sambungan pada gelagar harus diimbangi dengan jarak minimal dua kali lebar balok yang berpotongan. (ACI 318-11, Bagian 6.4.5).
Perancangan komponen struktur beton untuk gaya lateral mungkin memerlukan perlakuan desain khusus pada sambungan konstruksi.
Di dinding panjang horizontal penempatan lebih dari 40 kaki biasanya tidak dianjurkan.
Sambungan horizontal diletakkan pada garis lantai atau sejajar dengan kusen jendela.
Pada desain struktur hidrolik, sambungan konstruksi biasanya ditempatkan pada interval yang lebih pendek daripada di struktur non hidrolik untuk mengurangi tegangan susut dan suhu.
Jika pengecoran beton dihentikan secara tidak sengaja untuk waktu yang lebih lama dari waktu pengikatan awal beton, permukaan lama harus dianggap sebagai sambungan konstruksi, dan diperlakukan seperti itu sebelum pengecoran dilanjutkan. Namun dari sudut pandang kekuatan struktur, diinginkan untuk menempatkan sambungan konstruksi pada titik geser minimum.
Kunci geser, pasak diagonal, atau metode transfer geser dapat menggunakan metode ACI 318-11, Bagian 11.7.

Kualitas Sambungan Konstruksi

Kualitas sambungan konstruksi sangat dipengaruhi oleh ketepatan dalam penempatan beton. Kekuatan ikatan dan kedap air maksimum dicapai dengan menggunakan beton berkualitas yang memiliki nilai slump rendah. Beton harus memungkinkan untuk bisa ditempatkan dan mengalami konsolidasi. Segregasi dan bleeding pada beton mendorong permukaan yang lemah dari perilaku ikatan yang rendah. Permukaan beton yang dihasilkan harus bersih dan dapat diandalkan secara struktural. Bagian kasar agregat yang menonjol ataupun sedikit lekukan tidak direkomendasikan sebagai sambungan konstruksi. Retardants permukaan sering digunakan untuk mencapai permukaan yang sesuai.

Keunggulan Sambungan Konstruksi

Keuntungan menempatkan sambungan konstruksi dalam beton adalah:

Gerakan horizontal bebas pada lantai
Gerakan vertikal terbatas
Transfer beban yang optimal
Perlindungan tepi
Pencegahan retakan yang terbentuk karena variasi termal.
Penyambungan yang tepat antara dua penempatan beton.
