Jenis Clamp / Klem dan Penggunaannya (Part 2)

Jenis Clamp / Klem dan Penggunaannya (Part 1)

9. Corner Clamp/ Clamp Sudut

Clamp ini digunakan ketika dibutuhkan penjepit untuk menyambung dua kayu agar membentuk siku sebesar 90°. Penggunaan klem sudut ini pada umumnya dapat ditemukan dalam proyek pembuatan rak kayu, bingkai kayu, dan sebagainya.

10. Ragum Clamp

Klem yang biasa dijepit di meja. Untuk penjepitan dapat disesuaikan ketebalan benda kerja dengan memutar tuas yang tersedia.

11. F-Clamp

Bentuknya menyerupai Huruf F. Ukurannya beragam dari 20 cm – 150 cm. Sistem pengencangannya menggunakan drat atau ulir. Untuk Klem F, terdapat satu jenis yang biasa disebut Quick Release Clamp. Untuk Quick Release Clamp ini terdapat tombol dan tuas untuk release / penyesuaian ketebalan atau panjang kayu.

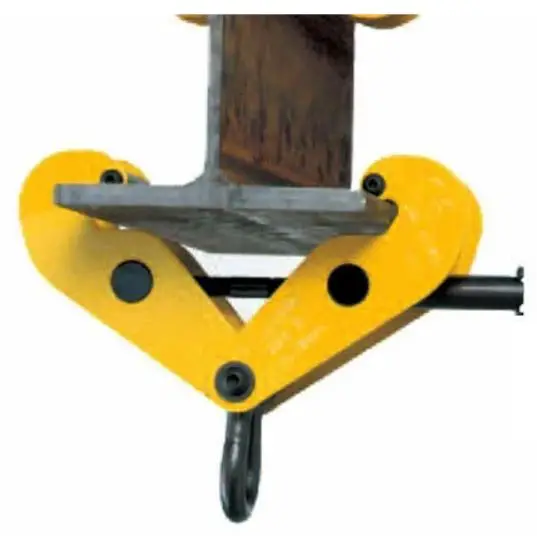

12. Beam Clamp

Beam clamp adalah jenis klem yang digunakan untuk mengangkat balok dan pelat baja. Clamp ini sempurna untuk mengangkat beban berat. Clamp ini memungkinkan pemasangan yang aman tanpa perlu pengelasan dan pengeboran. Jenis penjepit ini cocok untuk digunakan pada pitched beam.

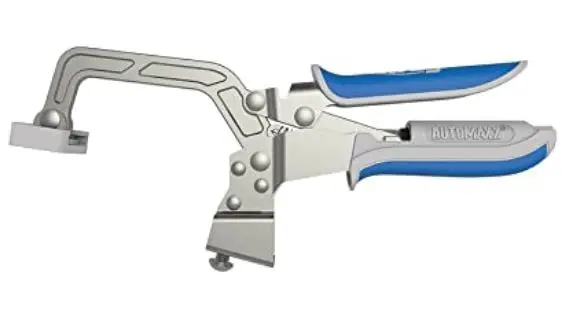

13. Bench Clamp / Klem Bangku

Bench clamp adalah jenis klem yang digunakan untuk menahan sepotong logam atau benda kerja di bangku dan biasanya digunakan dalam pengerjaan kayu. Klem bangku terbuat dari logam dan tersedia dalam berbagai ukuran dan desain. Dalam hal ini, clamp membentuk rahang penjepit yang tetap. Klem ini sangat cocok untuk memperbaiki kayu selama pemotongan, pengeboran, atau perencanaan. Clamp ini lebih murah dalam biaya dan sangat penting dalam pekerjaan pertukangan.

14. Bench Vise

Clamp ini memiliki rahang yang dapat digerakkan serta rahang tetap yang dapat dengan mudah disesuaikan menggunakan sekrup dan memiliki penjepit yang menghadap ke atas yang dilonggarkan atau dikencangkan dengan menggunakan tuas. Beberapa vise clamp bersifat portabel dan dapat disekrup ke meja kerja, yang dapat dengan mudah dilepas untuk memindahkan clamp ke lokasi lain. Clamp ini biasa digunakan dalam pengerjaan kayu seperti menggergaji, mengebor, mengampelas, atau meratakannya.

15. Cabinetry Clamp / Klem Kabinet

Clamp ini biasanya disebut sebagai aligner. Clamp kabinet menahan dua kabinet yang berdekatan sehingga bingkai muka identik dengan mengencangkannya. Ini dicapai dengan menerapkan beban penjepit ke dua sumbu. Clamp kabinet sangat cocok untuk aplikasi pengerjaan kayu.

16. Cardellini Clamp

Clamp Cardellini dirancang untuk menjaga pipa tetap di tempatnya saat bekerja. Karena clamp ini dapat digunakan pada tabung persegi, bulat atau persegi panjang dan juga dapat menahan benda datar di tempat-tempat seperti kayu lapis atau lembaran logam. Clamp ini digunakan di ruang sempit karena bentuknya yang kuat dan panjang dan dapat disisipkan di mana saja dengan jangkauan minimal dua inci. Genggaman jepit sangat sensitif terhadap kerusakan objek saat diamankan terlalu erat, jadi berhati-hatilah saat bekerja dengan clamp ini.

17. Dimide Clamp

Ini adalah penjepit/ clamp untuk tugas berat, yang dirancang untuk digunakan untuk menggabungkan kecepatan dan kekuatan melalui benturan kunci pas. T-handle klem dimide dapat dilepas dan memiliki kepala hex yang memungkinkan klem untuk menyesuaikan dengan mudah saat dipasang di celah yang lebih sempit. Ini adalah klem yang andal dan digunakan untuk mencegah selip komponen, menyatukan komponen, dan menghilangkan hambatan klem dari jalur produksi.

18. Drill Press Clamp

Jenis klem ini dirancang untuk digunakan di meja bor tekan untuk menahan material pada tempatnya, yang memungkinkan pengguna membuat potongan yang sangat presisi dan bersih. Penjepit mudah disesuaikan dan juga dilepas dengan cepat untuk menciptakan kesesuaian yang sempurna dan kuat. Fitur ini membuatnya sangat aman dan presisi saat bekerja di mesin bor.

lanjut part 3 (Jenis Clamp / Klem dan Penggunaannya)
