DFD (Data Flow Diagram) (part 1) Definisi dan Fungsi

Data Flow Diagram (DFD) atau Diagram Alir Data (DAD) adalah suatu diagram yang menggunakan notasi-notasi untuk menggambarkan arus dari data pada suatu sistem atau menjelaskan proses kerja suatu sistem, yang penggunaannya sangat membantu untuk memahami sistem secara logika, tersruktur dan jelas. Secara singkatnya, DFD adalah alat pemodelan untuk memodelkan alur kerja sistem.

Dalam pembuatan Sistem Informasi, DFD sering digunakan. DFD dibuat oleh para analis untuk membuat sebuah sistem yang baik. Dimana DFD ini nantinya diberikan kepada para programmer untuk melakukan proses coding. Dimana para programmer melakukan sebuah coding sesuai dengan DFD yang dibuat oleh para analis sebelumnya. Tools yang digunakan pada pembuatan DFD (Data Flow Diagram) yaitu EasyCase, Power Designer 6. Salah satu cara lain untuk mendesain sistem yaitu menggunakan UML(Unified Manual Language).

Fungsi DFD

Fungsi dari Data Flow Diagram adalah :

Data Flow Diagram (DFD) adalah alat pembuatan model yang memungkinkan profesional sistem untuk menggambarkan sistem sebagai suatu jaringan proses fungsional yang dihubungkan satu sama lain dengan alur data, baik secara manual maupun komputerisasi.
DFD ini adalah salah satu alat pembuatan model yang sering digunakan, khususnya bila fungsi-fungsi sistem merupakan bagian yang lebih penting dan kompleks dari pada data yang dimanipulasi oleh sistem. Dengan kata lain, DFD adalah alat pembuatan model yang memberikan penekanan hanya pada fungsi sistem.
DFD ini merupakan alat perancangan sistem yang berorientasi pada alur data dengan konsep dekomposisi dapat digunakan untuk penggambaran analisa maupun rancangan sistem yang mudah dikomunikasikan oleh profesional sistem kepada pemakai maupun pembuat program.

Komponen DED

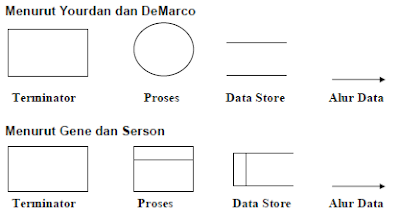

Komponen pada DED

User / Terminator: Kesatuan diluar sistem (external entity) yang memberikan input ke sistem atau menerima output dari sistem berupa orang, organisasi, atau sistem lain

Process: Aktivitas yang mengolah input menjadi output.

Data Store: Penyimpanan data pada database, biasanya berupa tabel.

Data Flow: Aliran data pada sistem (antar proses, antara terminator & proses, serta antara proses & data store).

Level Diagram DED

Didalam DFD terdapat 3 level, yaitu :

Diagram Konteks : menggambarkan satu lingkaran besar yang dapat mewakili seluruh proses yang terdapat di dalam suatu sistem. Merupakan tingkatan tertinggi dalam DFD dan biasanya diberi nomor 0 (nol). Semua entitas eksternal yang ditunjukkan pada diagram konteks berikut aliran-aliran data utama menuju dan dari sistem. Diagram ini sama sekali tidak memuat penyimpanan data dan tampak sederhana untuk diciptakan.
Diagram Nol (diagram level-1) : merupakan satu lingkaran besar yang mewakili lingkaran-lingkaran kecil yang ada di dalamnya. Merupakan pemecahan dari diagram Konteks ke diagram Nol. di dalam diagram ini memuat penyimpanan data.
Diagram Rinci : merupakan diagram yang menguraikan proses apa yang ada dalam diagram Nol.

Bentuk DFD

Terdapat dua bentuk DFD, yaitu Diagram Alur Data Fisik (DADF), dan Diagram Alur Data Logika (DADL). DADF lebih menekankan pada bagaimana proses dari sistem diterapkan, sedangkan DADL lebih menekankan proses-proses apa yang terdapat di sistem.

Diagram Alur Data Fisik (DADF)

DADF lebih tepat digunakan untuk menggambarkan sistem yang ada (sistem yang lama). Penekanan dari DADF adalah bagaimana proses-proses dari sistem diterapkan (dengan cara apa, oleh siapa dan dimana), termasuk proses-proses manual.

Diagram Alur Data Logika (DADL)

DADL lebih tepat digunakan untuk menggambarkan sistem yang akan diusulkan (sistem yang baru). Untuk sistem komputerisasi, penggambaran DADL hanya menunjukkan kebutuhan proses dari system yang diusulkan secara logika, biasanya proses-proses yang digambarkan hanya merupakan proses-proses secara komputer saja.
